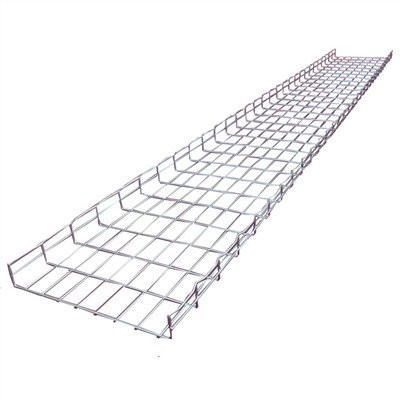

1. Selecció del tipus d'estructura de safata de cables
En els documents de disseny d'enginyeria, les safates de cables s'anomenen generalment "safates pont" sense especificar característiques estructurals específiques. Els preus de les safates de cables de diferents tipus i materials varien molt, i la confusió dels tipus d'estructura provocarà la dissipació de calor al lloc de treball. , problemes de protecció mecànica. Per tant, en l'etapa de disseny, s'hauria d'exigir al dissenyador que seleccioni raonablement les característiques estructurals de la safata de cables d'acord amb les característiques de l'entorn d'enginyeria i els requisits tècnics, i les expressi clarament al model de marcatge i taula de materials del plànol.
2. Selecció del material de la safata de cables
El material de la safata de cables és un altre problema comú en el disseny d'enginyeria de safates de cables. Segons el material, la safata de cables està feta principalment d'acer, plàstic reforçat amb fibra de vidre i aliatge d'alumini. La safata de cables FRP es caracteritza per un pes lleuger i només 1/4 de la gravetat específica de l'acer al carboni; bona resistència a l'aigua i resistència a la corrosió, adequada per a plantes químiques. No és fàcil de cremar, i l'índex d'oxigen de la safata de cable de fibra de vidre ignífuga és superior o igual a 32. Llarga vida útil, la vida útil del disseny general és de 20 anys, però el preu és 3 vegades superior al de la safata de cable d'acer. . Els avantatges de la construcció rau en la comoditat del tall, el muntatge flexible i la no necessitat de foc durant la instal·lació. Això és especialment significatiu per a projectes de plantes químiques en entorns perillosos explosius i amb calendaris de construcció ajustats, ja que en entorns perillosos explosius, les plantes químiques s'han de tancar durant la instal·lació en calent, la qual cosa és econòmic. El benefici es veurà afectat. La safata de cables d'aliatge d'alumini també és molt lleugera. A causa de les diferents proporcions d'alumini i acer (Al=2.7, Fe{=7.86), la proporció d'alumini a acer és d'aproximadament 1:3 en pes. Les dimensions i les característiques de càrrega de les safates de cables d'aliatge d'alumini són bàsicament similars a les de les safates d'acer. En termes de cost, el cost de la safata de cables d'aliatge d'alumini és un 20 per cent més gran que el de la safata de cables d'acer galvanitzat i la vida útil és més de 5 vegades la de la safata de cables d'acer.
3. Selecció de categoria de capa anticorrosió a la superfície de la safata de cables
El tercer problema comú en el disseny d'enginyeria és que el tipus de safata de cables no està marcat amb el tipus de capa anticorrosió i no hi ha una descripció de text unificada. Aquest problema té lliçons en la realitat. Per exemple, en un projecte a Indonèsia en què el meu país assumeix el contracte general, el tractament anticorrosió superficial de la safata de cables d'acer no s'ha sotmès a proves d'esprai de sal. Poc després de la finalització del pont, la corrosió és força greu i s'ha de substituir. Les capes superficials anticorrosió de les safates de cable inclouen principalment galvanització en calent, níquel galvanitzat, galvanització en fred, polvorització electrostàtica en pols, etc. Segons les dades del fabricant, la vida útil del procés de galvanització en calent no és inferior a 40 anys, que és adequat per a un entorn de corrosió pesada a l'aire lliure. Alt; la vida útil del procés de níquel galvanitzat no és inferior a 30 anys, i també és adequat per a entorns corrosius a l'aire lliure i el cost és elevat; la vida útil del procés de galvanització en fred no és inferior a 12 anys, adequat per a un entorn corrosiu lleuger a l'aire lliure i el cost és mitjà; La vida útil del procés de polvorització electrostàtica en pols no és inferior a 12 anys, adequat per a un ambient sec interior a temperatura ambient, el preu és mitjà. El dissenyador hauria de seleccionar raonablement el tipus de capa anticorrosió superficial de la safata de cables segons les condicions ambientals d'enginyeria i expressar-ho clarament als documents de disseny.
4. Selecció de la capacitat de foc de la safata de cables
A la secció amb requisits de protecció contra incendis, la safata de cables es pot afegir amb taulers, xarxes i altres materials ignífugs o ignífugs a l'escala de cables i la safata per formar una estructura tancada o semitancada. Per a mesures com ara pintar recobriments resistents al foc, el rendiment global resistent al foc ha de complir els requisits dels codis o estàndards nacionals pertinents. En llocs amb alts requisits de protecció contra incendis d'enginyeria, no s'han d'utilitzar safates de cables d'aliatge d'alumini.
Sota les mateixes especificacions, la safata de cable ignífuga és 2,2 vegades més cara que la safata de cable d'acer, la vida útil és més de 5 vegades la de la safata de cable d'acer i el pes és un 30 per cent més pesat que la safata de cable d'acer. La safata de cables a prova de foc és lleugerament més cara que la safata de cables d'acer, la vida útil és més de 3 vegades la de la safata de cables d'acer i el pes és bàsicament el mateix que la safata de cables d'acer.
5. Selecció de la taxa d'ompliment de la safata de cables
La selecció de l'amplada i l'alçada de l'escala de cable i la safata ha de complir els requisits de la taxa d'ompliment. La taxa d'ompliment de l'escala de cable i la safata és generalment del 40% al 50% per als cables d'alimentació i del 50% al 70% per als cables de control. I és recomanable reservar entre el 10 i el 25 per cent de la dotació per al desenvolupament del projecte.
6. Selecció de la classe de càrrega de la safata de cables
En seleccionar el nivell de càrrega de la safata de cables, la càrrega uniforme de treball de la safata de cables no hauria de ser superior a la càrrega uniforme nominal del nivell de càrrega de la safata de cable seleccionada. Si l'amplitud real del suport i el penjador de la safata de cables no és igual a 2 m, la càrrega mitjana de treball ha de complir els requisits. Amb la condició que diversos components i suports i penjadors compleixin la càrrega corresponent, les seves especificacions i dimensions s'han d'ajustar a la secció recta i corbades a través de sèries de palets i marcs d'escala.
7. Especificació i selecció de mida de la safata de cables
En la pràctica de l'enginyeria, el problema en la selecció de les especificacions i dimensions de la safata de cables és massa gran o massa ajustat. Com triar raonablement la mida de la safata de cables? Els articles 8, 10 i 7 del "Codi de disseny elèctric d'edificis civils" (JGJ16-2008) estipulen: "La relació entre l'àrea de la secció transversal total del cable i l'àrea de la secció transversal de la safata ha de ser no superi el 40 per cent per als cables d'alimentació i el 50 per cent per als cables de control".
8. Seleccioneu la safata de cables segons el radi de flexió del cable
Quan es seleccionen els dispositius de flexió o de pujada i baixada de la safata de cables, no hauria de ser inferior al radi de flexió mínim permès dels cables de la safata de cables.
9. Preguntes sobre l'estadística de materials
Els principals problemes dels dibuixos de disseny en estadístiques de materials:
1) Elements que falten. Alguns materials de suport només compten la part recta i la part corba no es compta; algunes llistes de material simplement no tenen un element de suport i penjador. Per a l'empresa contractista d'enginyeria general, la conseqüència de la falta d'articles és que la cotització és baixa en l'etapa de cotització del projecte, i el departament de contractació sempre signa contractes complementaris amb els proveïdors en l'etapa d'execució del projecte, la qual cosa comporta una disminució del benefici del projecte. empresa de contractació general.
2) Element equivocat. La raó és que molts dissenyadors no tenen clars alguns conceptes, alguns consideren el corbat i el penjador com a accessoris, i alguns consideren la placa de coberta com el material principal. De fet, el "suport" de la safata de cables inclou peces tant rectes com doblegades. Els "accessoris" de la safata de cables inclouen diverses plaques de connexió, plaques de coberta, envans, plaques de pressió, plaques de terminals, peces de plom, elements de fixació, etc. Els accessoris no s'enumeren a la taula de materials i el subministrador els subministra amb els béns. El cost està inclòs en el preu unitari del suport, i el proveïdor no necessita cotitzar per separat al projecte. El "suport i penjador" inclou el braç de suport, la columna, el penjador, etc., que s'han d'enumerar per separat i el proveïdor del projecte ha de cotitzar per separat.
3) La desviació estadística és gran, normalment el nombre és massa petit. Llavors, com comptar amb precisió els materials de la safata de cables a la cotització del projecte? En termes generals, es pot considerar un marge d'1 per cent a 2 per cent per a la part directa del suport, i el nombre de peces doblegades es compta directament. Dividiu la longitud total del bastidor del pont per l'espai mitjà de columnes (l'amplitud de la columna exterior és generalment de 6 m i la de la columna interior és generalment de 3 m) per obtenir el nombre de columnes i augmentar el marge entre un 2 i un 4 per cent. La longitud total del marc del pont es divideix per l'espai mitjà dels suports i penjadors per obtenir el nombre de suports i penjadors, i després es considera un marge de l'1% al 2%. Pel que fa a l'espaiat dels suports i penjadors, l'espai dels suports i penjadors a la secció recta interior és generalment d'1,5 a 3 m, i l'espai dels suports instal·lats verticalment no supera els 2 m. La configuració del suport i del penjador de la secció no lineal ha de complir amb les normatives: quan el radi de flexió del revolt sigui inferior a 300 mm, s'hauria de col·locar un suport i un penjador al costat de la secció recta a 300-600mm de distància. de la unió de la secció no lineal i la recta; quan el radi de flexió de la corba és inferior a 300 mm Quan no sigui inferior a 300 mm, a més d'establir un suport i un penjador al costat de la secció recta 300-600mm lluny de la unió de la secció no lineal i la línia recta, cal afegir un suport i un penjador al mig de la secció no lineal.
